Автоматизированный блок-контейнер

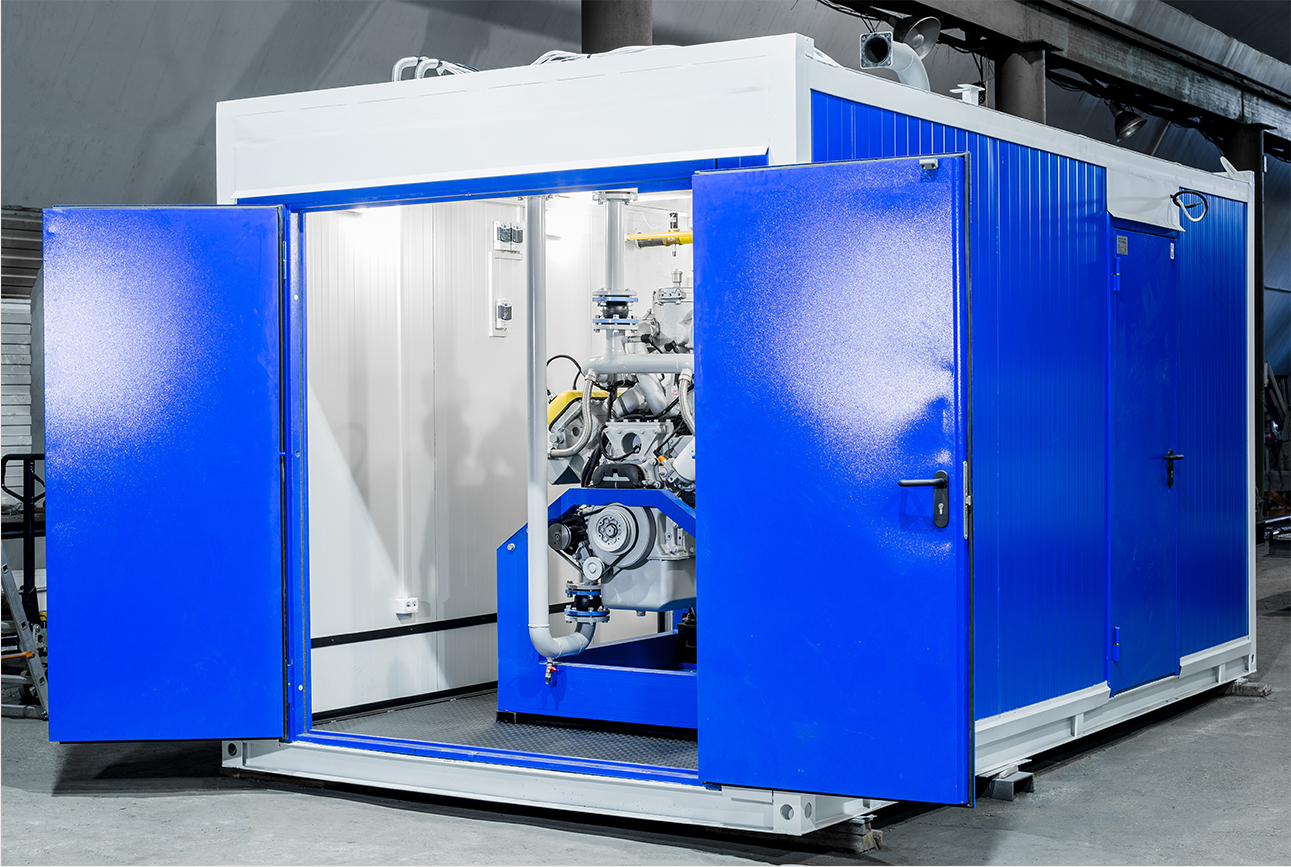

Блок-контейнер представляет собой металлический каркас, обшитый негорючими сэндвич панелями h-80 мм. Габариты 6000х2500х2600(h) позволяют транспортировать его автомобильным транспортом без согласования транспортировки в ГИБДД.
В зависимости от мощности электростанции, блок-контейнер может быть изготовлен в других размерах или даже негабаритным.
Блок-контейнер снабжен дверью для доступа в помещение и воротами для облегчённого обслуживания станции, приточными и вытяжными люками вентиляции с защитными металлическими решетками маркизами и электроприводными клапанами. Установленные в системе вентиляции вентиляторы управляются посредством частотного преобразователя системой управления ГПЭС, что обеспечивает необходимый для оптимальной работы проток воздуха и комфортную температуру.
В блок-контейнере смонтирован внутренний газопровод, оборудованный в соответствии с нормами и правилами, поскольку он является частью сертифицированного оборудования, отпадает необходимость сдачи внутреннего газопровода регулирующим органам.
Установка в контейнерном исполнении, оборудована кабельным туннелем для подключения нагрузки, полностью смонтированной теплоизолированной системой отвода выхлопных газов.
Блок-контейнер в соответствии с требованиями оборудован:
- • Освещение (основное и аварийное);
- • Электроснабжение 220 и 24В;
- • Система автоматического контроля загазованности СH4 и СО;
- • Система охраны и пожаробезопасности в соответствии с классом помещения;
- • Контур заземления.
Охранно-пожарная сигнализация
Здание одноэтажное, освещение электрическое. Согласно требований НПБ110-03 здание, в котором установлена газопоршневая электростанция (ГПЭС), подлежит оборудованию системой оповещения о пожаре 1 типа. Автоматическая охранно-пожарная сигнализация выполняется согласно СП 3.13130-2009 как дополнительное мероприятие по обеспечению пожарной безопасности.
Учитывая категорию помещений по взрывопожарной и пожарной опасности, класс зон по ПУЭ используется следующее оборудование:

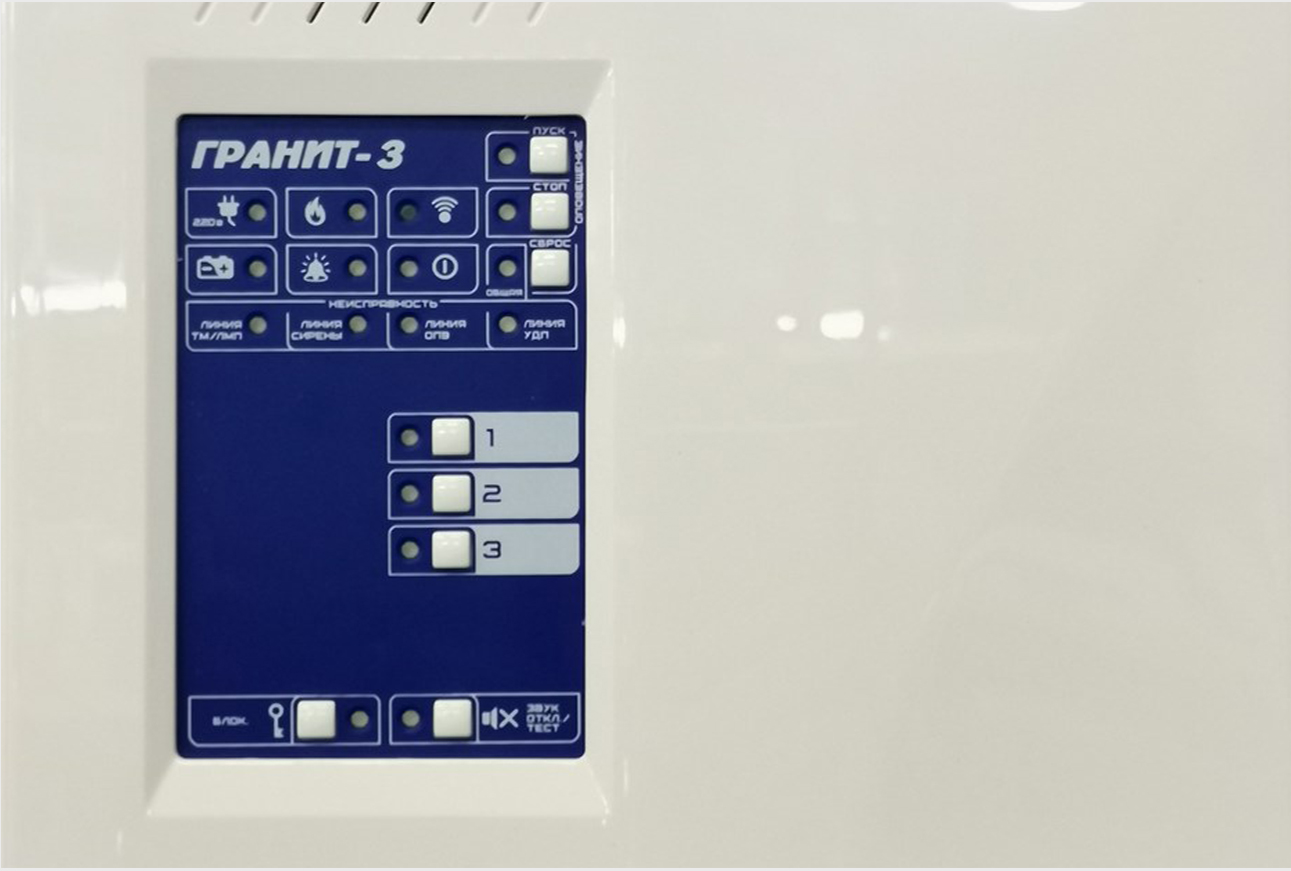

• прибор приемно-контрольный охранно-пожарный «Гранит 3»;
• извещатель пожарный тепловой максимально-дифференциальный ИП-101-1А-А3;
• извещатель пожарный ручной ИП535-8-А.
2. Система оповещения о пожаре:
• звуковой оповещатель ПКИ 1 «Иволга».
3. Охранная сигнализация.
• извещатель магнитоконтактный ИО 102-20/Б2П;
• извещатель охранный объемный оптико-электронный Рапид Эк 1 302 275.
4. Коммутация оборудования охранно-пожарной сигнализации выполнена огнестойким кабелем КПСЭнг(А)-FRLS 1х2х0.5
Предусмотрено оборудование объекта системой охранной сигнализации в 2 рубежа: для блокировки строительных конструкций на открытие используются извещатели магнитоконтактные, для блокировки на пролом – извещатель охранный объемный оптико-электронный.

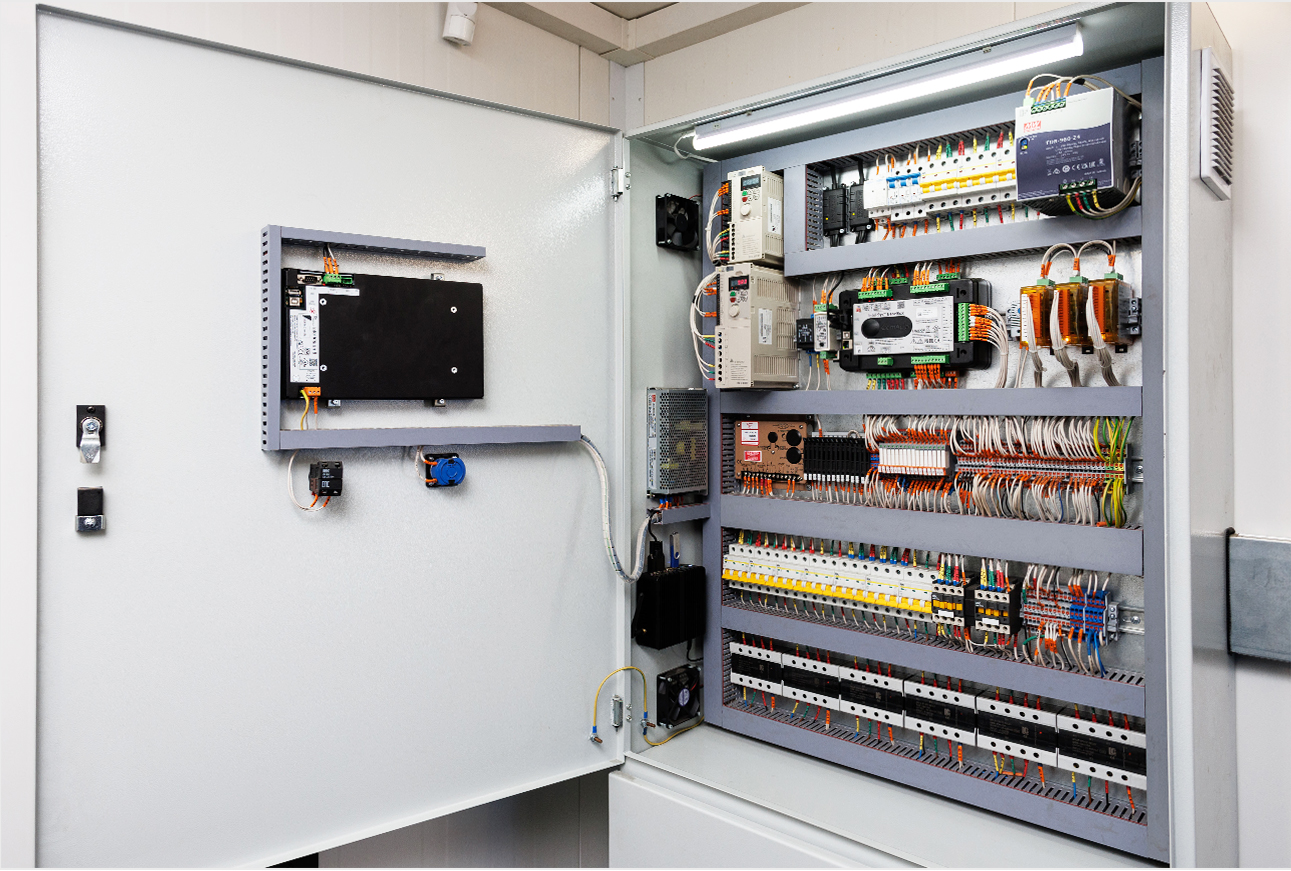

Щит управления
Система управления построена на контроллере ComAp IS-NT. Контроллеры оборудованы мощным графическим дисплеем, отображающим иконки, символы и диаграммы в виде столбиков для наглядного управления, что наряду с высокой функциональностью определяет новые стандарты в управлении ГПЭС.
Модульная конструкция позволяет осуществлять надстройку до различных уровней сложности, что обеспечивает решения для множества применений.
Основными качествами контроллера являются легкость в управлении и монтаже.
Контроллер обеспечивает:
- • Запуск установки по команде оператора и в автоматическом режиме в соответствии с выбранной логикой управления
- • Приоритет запуска генераторных установок, основанный на уравнивании моточасов или требуемой нагрузки (самая эффективная комбинация), может быть определен вручную или автоматически
- • Автоматическая прямая и обратная синхронизация и контроль мощности (через регулятор частоты вращения или ECU)
- • Мягкая нагрузка и разгрузка генераторных установок
- • Управление заданной Базисной нагрузкой, в системе импорт / экспорт
- • Разделение нагрузки выполняется в соответствии с заданной логикой с учетом мощности и технического состояния агрегатов
- • Автоматический запуск останов генераторных установок в зависимости от нагрузки и принятой политики управления
- • Защита генератора от обратной мощности от короткого замыкания от фазового перекоса, реактивной нагрузки
- • Входы и выходы, сконфигурированные для различных потребностей клиентов
- • Запись и хранение на основе событий (до 1000 записей)
- • Управление приготовлением газовой смеси с заданными параметрами на основе замера содержания кислорода в выхлопных газах
