Блок — контейнеры

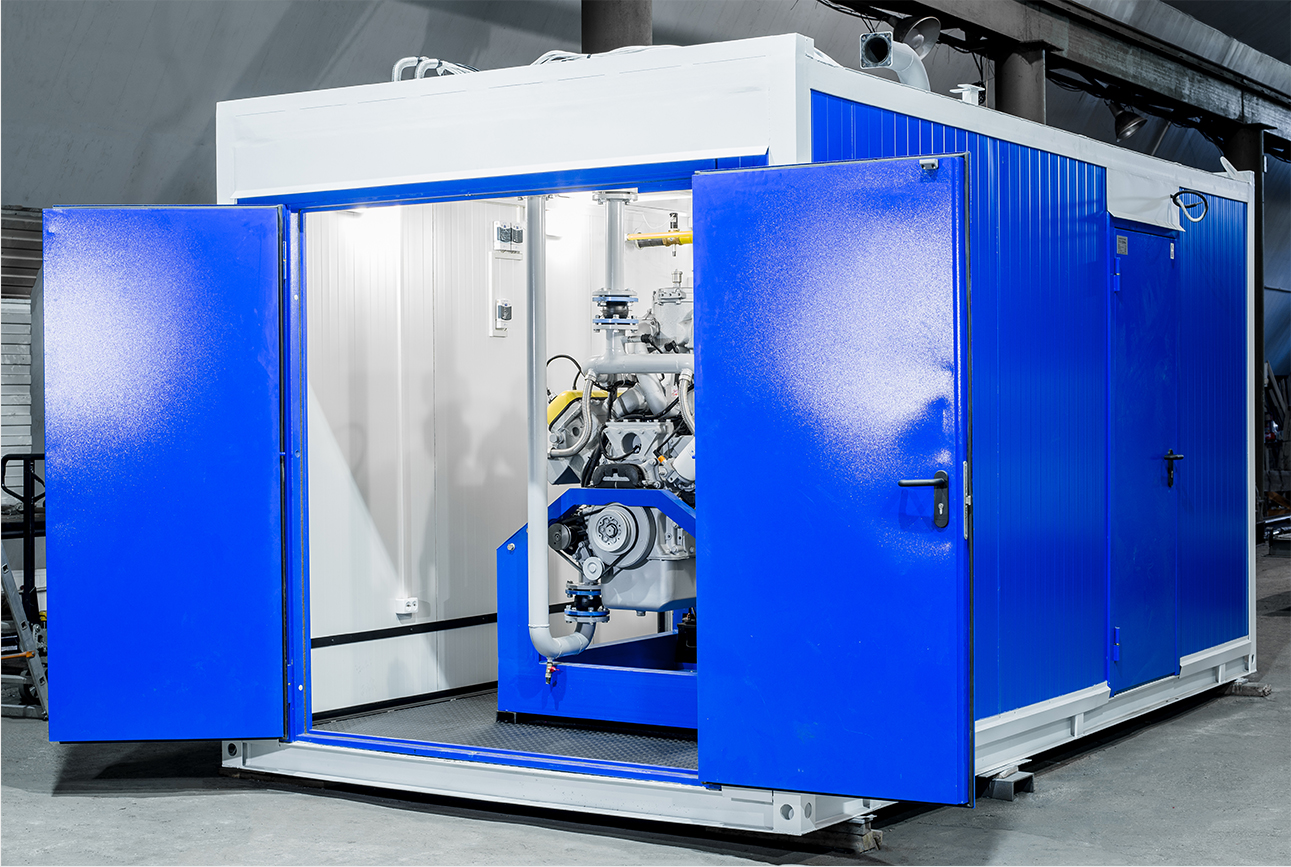

Автоматизированный блок-контейнер

Блок-контейнер представляет собой металлический каркас, обшитый негорючими сэндвич панелями h-80 мм. Габариты 6000х2500х2600(h) позволяют транспортировать его автомобильным транспортом без согласования транспортировки в ГИБДД.

В зависимости от мощности электростанции, блок-контейнер может быть изготовлен в других размерах или даже негабаритным.

Блок-контейнер снабжен дверью для доступа в помещение и воротами для облегчённого обслуживания станции, приточными и вытяжными люками вентиляции с защитными металлическими решетками маркизами и электроприводными клапанами. Установленные в системе вентиляции вентиляторы управляются посредством частотного преобразователя системой управления ГПЭС, что обеспечивает необходимый для оптимальной работы проток воздуха и комфортную температуру.

В блок-контейнере смонтирован внутренний газопровод, оборудованный в соответствии с нормами и правилами, поскольку он является частью сертифицированного оборудования, отпадает необходимость сдачи внутреннего газопровода регулирующим органам.
Установка в контейнерном исполнении, оборудована кабельным туннелем для подключения нагрузки, полностью смонтированной теплоизолированной системой отвода выхлопных газов.

Блок-контейнер в соответствии с требованиями оборудован:

• Освещение (основное и аварийное);
• Электроснабжение 220 и 24В;
• Система автоматического контроля загазованности СH4 и СО;
• Система охраны и пожаробезопасности в соответствии с классом помещения;
• Контур заземления.

Охранно-пожарная сигнализация

Здание одноэтажное, освещение электрическое. Согласно требований НПБ110-03 здание, в котором установлена газопоршневая электростанция (ГПЭС), подлежит оборудованию системой оповещения о пожаре 1 типа. Автоматическая охранно-пожарная сигнализация выполняется согласно СП 3.13130-2009 как дополнительное мероприятие по обеспечению пожарной безопасности.

Учитывая категорию помещений по взрывопожарной и пожарной опасности, класс зон по ПУЭ используется следующее оборудование:

1. Автоматическая пожарная сигнализация:

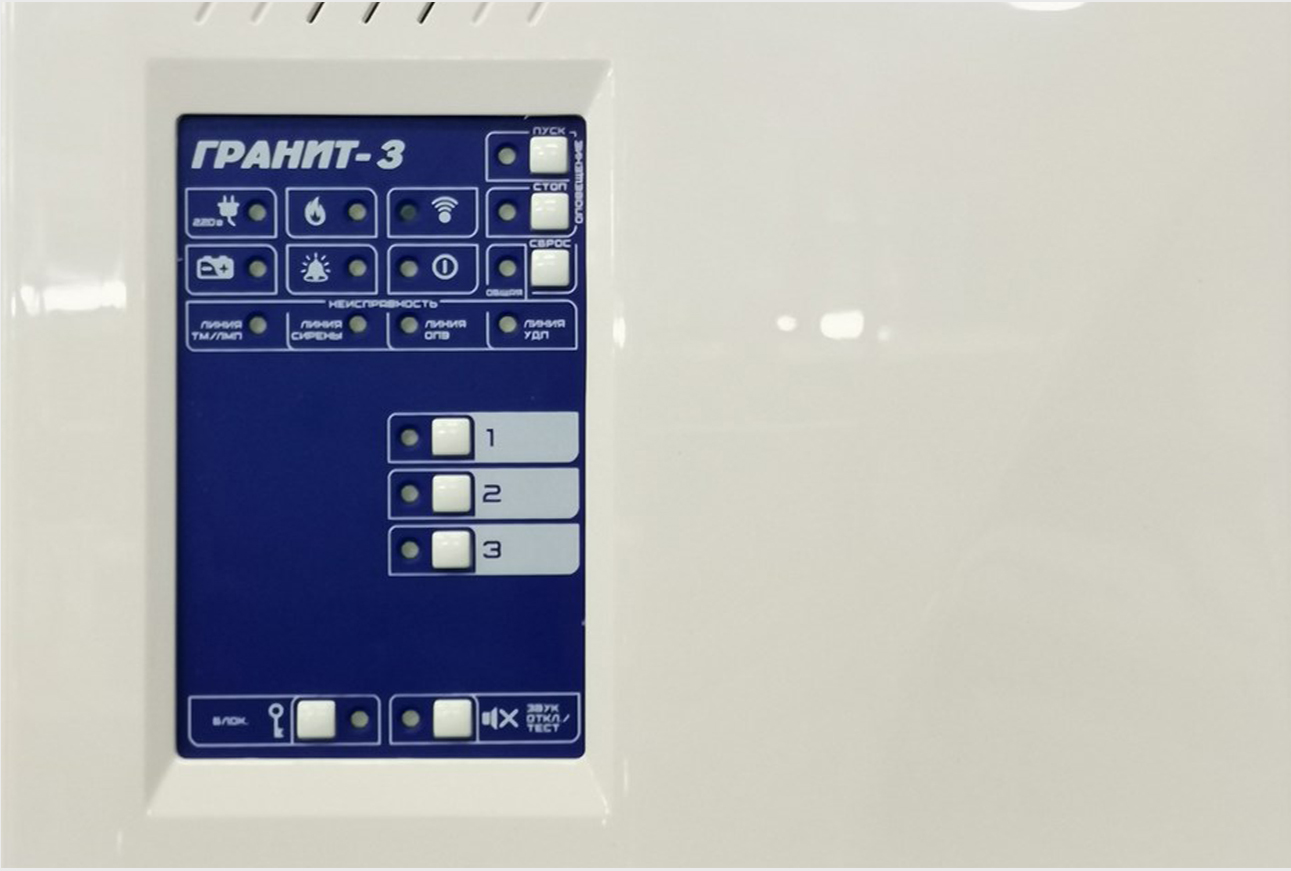

• прибор приемно-контрольный охранно-пожарный «Гранит 3»;
• извещатель пожарный тепловой максимально-дифференциальный ИП-101-1А-А3;
• извещатель пожарный ручной ИП535-8-А.

2. Система оповещения о пожаре:

• звуковой оповещатель ПКИ 1 «Иволга».

3. Охранная сигнализация.

• извещатель магнитоконтактный ИО 102-20/Б2П;
• извещатель охранный объемный оптико-электронный Рапид Эк 1 302 275.

4. Коммутация оборудования охранно-пожарной сигнализации выполнена огнестойким кабелем КПСЭнг(А)-FRLS 1х2х0.5

В случае повышения температуры выше пороговых значений произойдет срабатывание тепловых пожарных извещателей. При сработке двух тепловых пожарных извещателей или одного ручного пожарного извещателя подается сигнал на контрольный прибор, в результате осуществляется включение звукового оповещателя системы оповещения. Сигнал о пожаре с контрольного прибора «Гранит 3» подается на контроллер (ПЛК) управления ГПЭС, по средствам которого осуществляется аварийная остановка.

Предусмотрено оборудование объекта системой охранной сигнализации в 2 рубежа: для блокировки строительных конструкций на открытие используются извещатели магнитоконтактные, для блокировки на пролом – извещатель охранный объемный оптико-электронный.

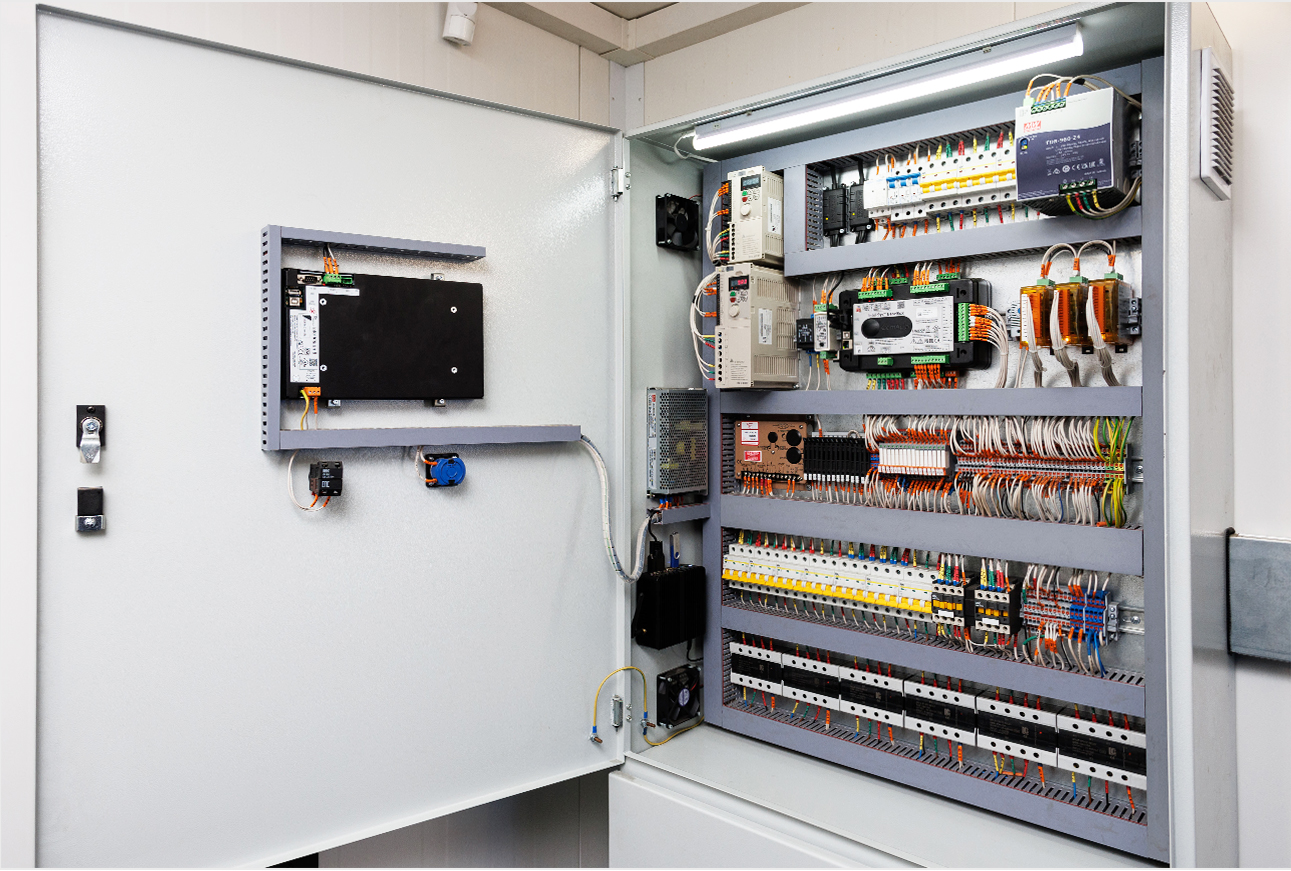

Щит управления

Система управления построена на контроллере ComAp IS-NT. Контроллеры оборудованы мощным графическим дисплеем, отображающим иконки, символы и диаграммы в виде столбиков для наглядного управления, что наряду с высокой функциональностью определяет новые стандарты в управлении ГПЭС.

Модульная конструкция позволяет осуществлять надстройку до различных уровней сложности, что обеспечивает решения для множества применений.

Основными качествами контроллера являются легкость в управлении и монтаже.

Контроллер обеспечивает:

• Запуск установки по команде оператора и в автоматическом режиме в соответствии с выбранной логикой управления
• Приоритет запуска генераторных установок, основанный на уравнивании моточасов или требуемой нагрузки (самая эффективная комбинация), может быть определен вручную или автоматически
• Автоматическая прямая и обратная синхронизация и контроль мощности (через регулятор частоты вращения или ECU)
• Мягкая нагрузка и разгрузка генераторных установок
• Управление заданной Базисной нагрузкой, в системе импорт / экспорт
• Разделение нагрузки выполняется в соответствии с заданной логикой с учетом мощности и технического состояния агрегатов
• Автоматический запуск останов генераторных установок в зависимости от нагрузки и принятой политики управления
• Защита генератора от обратной мощности от короткого замыкания от фазового перекоса, реактивной нагрузки
• Входы и выходы, сконфигурированные для различных потребностей клиентов
• Запись и хранение на основе событий (до 1000 записей)
• Управление приготовлением газовой смеси с заданными параметрами на основе замера содержания кислорода в выхлопных газах
