ГАЗОВОЗДУШНЫЙ ТРАКТ ГПЭС: СТАБИЛЬНОСТЬ НАДДУВА И УПРАВЛЕНИЕ ДАВЛЕНИЕМ

Газовоздушный тракт газопоршневого двигателя напрямую влияет на устойчивость работы станции. Прежде всего, он определяет качество наполнения цилиндров. Кроме того, от него зависит динамика отклика на изменение нагрузки. Поэтому проектирование выполняется с учётом реальных эксплуатационных режимов. В результате обеспечивается стабильное наддувочное давление и предсказуемая работа при постоянной нагрузке.

РОЛЬ ГАЗОВОЗДУШНОГО ТРАКТА В СТАБИЛЬНОСТИ ГПЭС

Газовоздушный тракт формирует параметры рабочей смеси. С одной стороны, он обеспечивает подачу воздуха. С другой стороны, он участвует в регулировании давления и температуры. Таким образом, тракт влияет на КПД и ресурс двигателя.

При этом важно учитывать переходные режимы. Например, при резком увеличении нагрузки система должна быстро стабилизировать давление. Если этого не происходит, возникают провалы мощности. Следовательно, корректная конфигурация тракта критична для автономной станции.

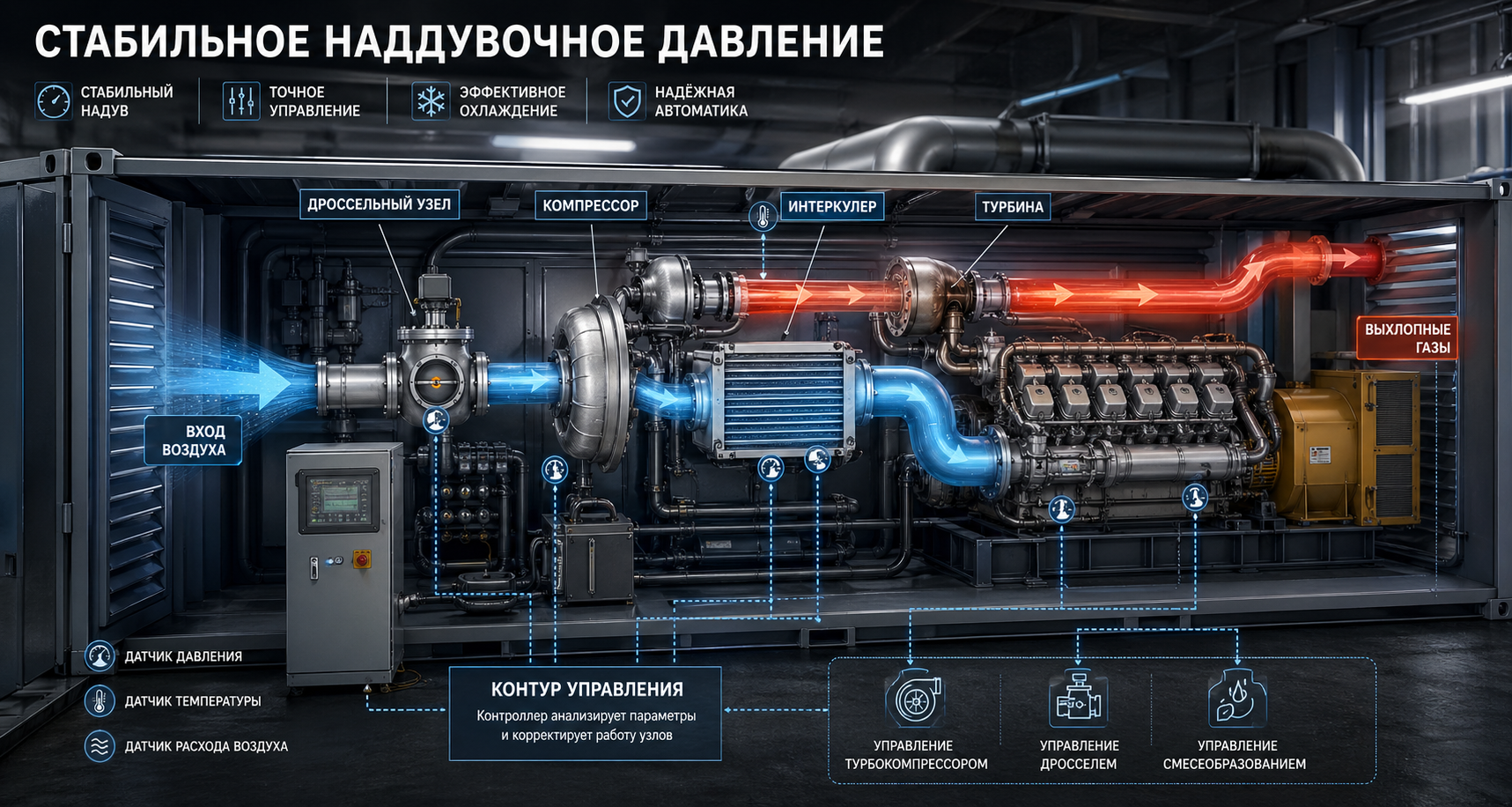

КОМПРЕССОР И РАБОЧИЕ ЗОНЫ ТУРБИНЫ

Турбокомпрессор является ключевым элементом системы наддува. Он работает по карте производительности. В ней заданы допустимые диапазоны расхода, давления и частоты вращения.

Выхлопные газы раскручивают турбину. Далее компрессор сжимает воздух и подаёт его в цилиндры. Однако при выходе за рабочие зоны возможен помпаж. Это приводит к нестабильности давления и снижению ресурса.

Чтобы этого избежать, применяются следующие решения:

• байпасные клапаны;
• регулируемая геометрия турбины;
• точная настройка рабочих диапазонов.

Кроме того, учитывается состав газа. Это необходимо для поддержания корректной стехиометрии. В итоге система сохраняет стабильность даже при изменении нагрузки.

ДРОССЕЛЬНЫЙ УЗЕЛ И РЕГУЛИРОВАНИЕ ПОТОКА

Дроссельный узел регулирует массовый расход воздуха. Также он влияет на скорость изменения давления в тракте. Контроллер изменяет положение заслонки в зависимости от текущих параметров.

Основные входные данные:

• частота вращения двигателя;
• нагрузка;
• карта наддува;
• параметры смеси.

Однако система обладает инерцией. Поэтому управление требует точной калибровки. Учитываются характеристики турбины и динамика потока. В результате достигается плавное изменение давления без колебаний.

Чем точнее настройка, тем стабильнее мощность станции. Это особенно важно при длительной работе в базовом режиме.

КАРТОГРАФИЯ НАДДУВА И МОДЕЛИРОВАНИЕ

Карта наддува задаёт целевые параметры давления. Она формируется на этапе проектирования. При этом учитываются реальные условия эксплуатации.

Ключевые параметры карты:

• рабочие зоны компрессора;
• допустимые отклонения давления;
• температурные поправки;
• ограничения по составу смеси.

Контроллер сравнивает фактические значения с заданными. Затем он корректирует работу исполнительных механизмов. Таким образом поддерживается стабильность даже при изменении внешних условий.

Дополнительно используется моделирование. Оно позволяет прогнозировать поведение системы. Благодаря этому исключаются критические режимы ещё на этапе настройки.

ВЛИЯНИЕ ТЕМПЕРАТУРЫ И ОХЛАЖДЕНИЯ

Температура воздуха влияет на его плотность. Холодный воздух содержит больше кислорода. Следовательно, улучшается наполнение цилиндров.

Для стабилизации температуры применяется интеркулер. Он охлаждает воздух после компрессора. В результате повышается эффективность сгорания.

Однако при загрязнении интеркулера возникают проблемы:

• рост температуры воздуха;
• снижение плотности;
• падение мощности;
• увеличение тепловой нагрузки.

При этом давление может оставаться в норме. Тем не менее эффективность падает. Поэтому состояние системы охлаждения требует постоянного контроля.

РОЛЬ ДАТЧИКОВ И СИСТЕМЫ АВТОМАТИКИ

Система управления формирует замкнутый контур регулирования. Датчики передают информацию в реальном времени. Контроллер анализирует отклонения и корректирует работу узлов.

Основные измеряемые параметры:

• давление воздуха;
• температура;
• массовый расход;
• положение дросселя;
• параметры смеси.

На основе этих данных система управляет:

• турбокомпрессором;
• дроссельным узлом;
• системой смесеобразования.

Чем выше точность измерений, тем стабильнее работа станции. Кроме того, уменьшается риск аварийных режимов. В итоге обеспечивается надёжная генерация при постоянной нагрузке.

ИТОГИ И ИНЖЕНЕРНЫЕ ВЫВОДЫ

Газовоздушный тракт является критическим элементом газопоршневой электростанции. Его конструкция определяет стабильность наддува, эффективность сгорания и ресурс оборудования. При этом важна комплексная настройка всех компонентов. Только в этом случае достигается устойчивая работа при любых режимах.
