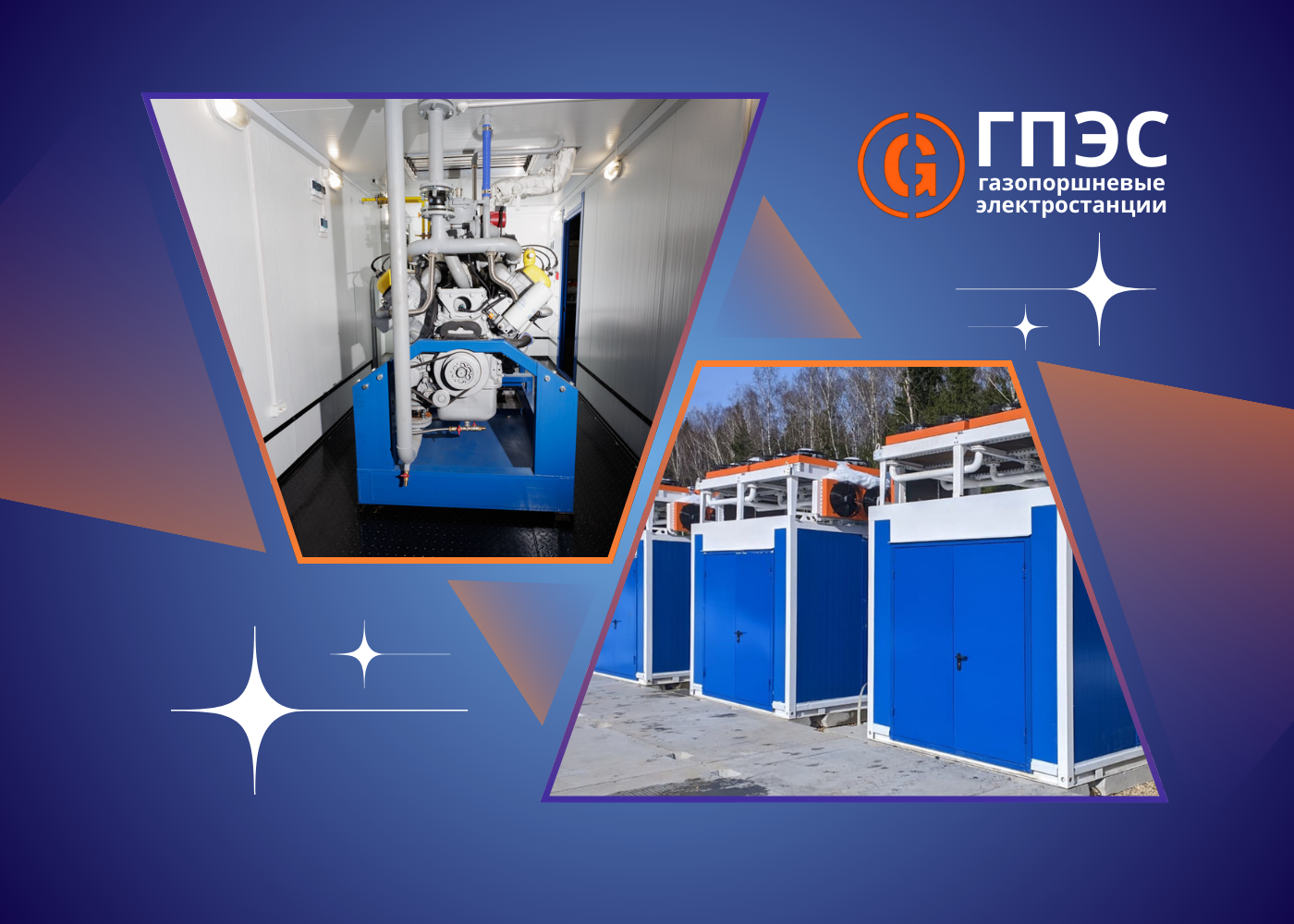

Масштабируемая энергосистема при росте объекта: от одиночной станции к многоагрегатной архитектуре

Рост промышленных и инфраструктурных объектов всегда сопровождается увеличением энергопотребления. Нагрузки становятся выше, график потребления усложняется, а прежний расчёт мощности перестаёт быть актуальным. В таких условиях необходима масштабируемая энергосистема, способная гибко адаптироваться к изменениям без риска для технологических процессов.

В этой статье рассмотрим ключевые технические аспекты перехода от одиночной установки к многоагрегатной системе на базе газопоршневых электростанций (ГПЭС).

Масштабируемая энергосистема: ключевые этапы проектирования и эксплуатации

1. Исходные данные и пересчёт нагрузок

Первый этап масштабирования — это анализ фактического энергопотребления. Инженеры собирают данные по:

• активной и реактивной мощности (P/Q),
• коэффициенту мощности (cosφ),
• пусковым токам двигателей,
• сезонным пикам и падениям,
• допустимым просадкам по напряжению и частоте.

В результате пересчёта формируется новая установленная мощность, шаг модульности системы и запас по динамическим нагрузкам (step load). Без этого проектировать надёжное расширение энергосистемы невозможно.

2. Архитектура многоагрегатной системы

Для обеспечения гибкости и отказоустойчивости несколько ГПЭС объединяются в общую шину через главные распределительные щиты (ГРЩ) или распределительные устройства (РУ).
Схемы могут быть:

• N (точное соответствие нагрузке),
• N+1 (резерв одного модуля),
• N+2 (усиленный резерв для критичных объектов).

Кроме того, каждый генератор работает как модуль в составе автоматизированной системы управления (АСУ), где определяются приоритеты, алгоритмы запуска и блокировки.

3. Синхронизация и распределение мощности

Ключевая задача обеспечить корректную параллельную работу агрегатов.

• Синхронизация: выравнивание частоты, напряжения и фазового угла (допуски: Δf ≤ 0,1–0,2 Гц, ΔU ≤ 5 %, φ ≤ 10–15°). Контроль осуществляется через реле синхронизации (ANSI 25).
• Распределение активной мощности (kW sharing): выполняется регуляторами частоты по изохронной или друпп-характеристике.
• Распределение реактивной мощности (kVAr sharing): регулируется автоматическими возбудителями с реактивным друппом.

Таким образом, схема позволяет станции работать пропорционально нагрузке, подключать/отключать модули автоматически и вместе с тем поддерживать стабильность сети.

4. Качество электроэнергии и динамика

Масштабируемая система должна обеспечивать стабильные параметры даже тогда, когда потребление растёт. Контролируются:

• частота и напряжение,
• коэффициент гармонических искажений (THD),
• несимметрия фаз,
• динамическая реакция на резкие изменения нагрузки.

По этой причине для объектов с ЧРП и силовой электроникой внедряют фильтры гармоник и корректоры коэффициента мощности. Кроме того, для безобрывного питания критичных цепей применяют ИБП или статические АВР.

5. Управление и протоколы связи

Надёжное управление многоагрегатной энергосистемой обеспечивается промышленными контроллерами (ComAp, DEIF, Woodward) с интеграцией в SCADA.

Используемые протоколы:

• Modbus RTU/TCP,
• Ethernet/IP,
• OPC UA,
• J1939 CAN (для двигателей).

Благодаря этому система формирует журналы событий, графики P/Q, удалённый мониторинг с разграничением прав доступа. При этом для распределённых объектов важно резервирование каналов связи и синхронизация времени (NTP).

6. Переходные режимы и отказоустойчивость

При аварии внешней сети срабатывает АВР, переводящий объект в островной режим. После этого при восстановлении сети выполняется автоматическая ресинхронизация.

Если же один модуль выходит из строя, нагрузка перераспределяется между оставшимися станциями, а неприоритетные потребители могут быть отключены (load shedding). Кроме того, для повышения надёжности применяются сценарии периодического автозапуска и тестирования.

7. Эксплуатация и дальнейшее масштабирование

Модульная схема обеспечивает:

• равномерное распределение моточасов,
• оптимальную загрузку ДВС по удельному расходу топлива,
• возможность наращивания мощности «ступенями» без остановки системы.

При этом в эксплуатации учитываются требования к газоснабжению, вентиляции, шумоподавлению, а также ПУЭ по вводам, защитам и селективности. ТО ведётся по регламенту и также по фактическому состоянию оборудования (condition-based maintenance).

Масштабируемая энергосистема как инженерная архитектура

Масштабируемая энергосистема — это архитектурное решение, а не просто добавление генератора. Система должна включать:

• точный расчёт нагрузок,
• синхронизацию и управление распределением мощности,
• контроль качества электроэнергии,
• отказоустойчивые сценарии работы,
• модульность и возможность расширения.

В итоге такой подход обеспечивает устойчивый рост объекта, снижение рисков аварий и вместе с этим бесперебойное питание даже при изменении профиля потребления.
