СИНХРОНИЗАЦИЯ ГПЭС С ЭЛЕКТРИЧЕСКОЙ СЕТЬЮ: ПРИНЦИПЫ, АЛГОРИТМЫ И ТРЕБОВАНИЯ К ТОЧНОСТИ

Подключение газопоршневой электростанции к электрической сети является одним из наиболее ответственных этапов работы энергосистемы. В этот момент должны быть согласованы параметры генератора и сети. Кроме того, необходимо обеспечить корректное взаимодействие двигателя, системы возбуждения и автоматики.

Даже небольшие отклонения способны вызвать серьёзные механические и электрические перегрузки. Поэтому синхронизация ГПЭС представляет собой сложный алгоритм управления, который требует высокой точности измерений и быстродействия оборудования.

ЧТО ТАКОЕ СИНХРОНИЗАЦИЯ ГПЭС

Синхронизация — это процесс подключения генератора к действующей электрической сети при полном совпадении основных электрических параметров.

Перед включением силового выключателя система управления должна убедиться, что генератор работает в тех же режимах, что и сеть. Только после этого допускается параллельная работа.

Основная задача синхронизации заключается в предотвращении ударных нагрузок и переходных процессов, которые могут повредить оборудование.

КАКИЕ ПАРАМЕТРЫ ДОЛЖНЫ СОВПАДАТЬ

Для безопасного подключения необходимо согласовать три основных параметра:

• фазовый угол;
• частоту;
• напряжение.

Каждый из них оказывает непосредственное влияние на устойчивость работы электростанции. Если хотя бы один параметр выходит за допустимые пределы, автоматика блокирует подключение.

СИНХРОНИЗАЦИЯ ПО ФАЗОВОМУ УГЛУ

Фазовый угол показывает взаимное положение синусоид напряжения генератора и сети.

Перед подключением автоматика должна добиться практически полного совпадения фаз. В противном случае возникают серьёзные переходные процессы.

При фазовом рассогласовании возможны:

• броски тока;
• ударные нагрузки на вал генератора;
• повышенные нагрузки на муфту;
• рост вибрации;
• нарушение устойчивости работы генератора.

При значительных отклонениях возможно аварийное отключение оборудования или повреждение силовой части станции.

СИНХРОНИЗАЦИЯ ПО ЧАСТОТЕ

Частота генератора напрямую зависит от скорости вращения двигателя. Поэтому ключевую роль играет работа регулятора оборотов.

Перед синхронизацией система управления выравнивает частоту генератора и сети. После этого контролируется скорость изменения параметров.

Если частоты отличаются, возникают следующие проблемы:

• скольжение фаз;
• динамические колебания;
• повышенные механические нагрузки;
• перегрузка электрических цепей.

Особенно опасны резкие изменения оборотов непосредственно перед включением выключателя.

СОГЛАСОВАНИЕ НАПРЯЖЕНИЯ ГЕНЕРАТОРА И СЕТИ

Напряжение генератора должно соответствовать напряжению сети. Для этого используется система автоматического регулирования возбуждения.

При несоответствии напряжений возникают перетоки реактивной мощности.

Возможны два варианта:

• генератор отдаёт избыточную реактивную мощность в сеть;
• генератор начинает потреблять реактивную мощность из сети.

Обе ситуации приводят к дополнительному нагреву обмоток и увеличению нагрузки на систему возбуждения.

Кроме того, ухудшается общий режим работы электростанции.

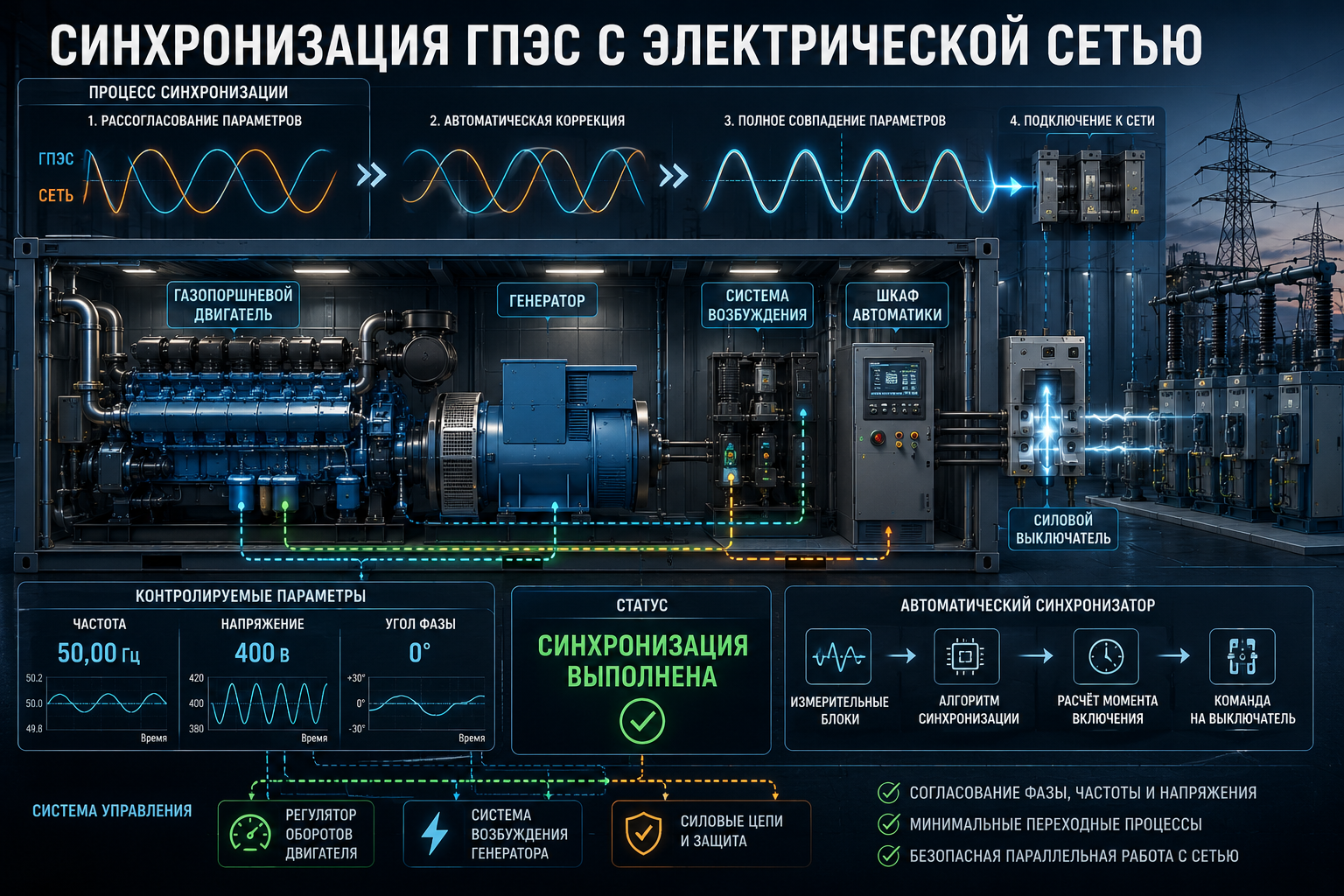

КАК РАБОТАЕТ АВТОМАТИЧЕСКАЯ СИСТЕМА СИНХРОНИЗАЦИИ

Современные ГПЭС используют автоматические синхронизаторы. Они непрерывно анализируют параметры сети и генератора.

Система контролирует:

• частоту;
• фазовый угол;
• напряжение;
• скорость изменения параметров.

После достижения допустимых значений контроллер рассчитывает оптимальный момент включения выключателя.

При этом учитывается механическая задержка коммутационного аппарата. По сути, автоматика прогнозирует положение фаз на момент фактического замыкания контактов.

Благодаря этому обеспечивается максимально точное подключение.

ПОЧЕМУ ДАЖЕ НЕБОЛЬШИЕ ОШИБКИ ОПАСНЫ

Некоторые отклонения могут казаться незначительными. Однако даже небольшое рассогласование способно вызвать серьёзные последствия.

Наиболее распространённые эффекты:

• ударные токи;
• кратковременные перегрузки;
• вибрации оборудования;
• перегрев обмоток;
• деформация механических соединений.

Если подобные события повторяются регулярно, ресурс оборудования начинает быстро снижаться.

ОСНОВНЫЕ ПРИЧИНЫ ПРОБЛЕМ ПРИ СИНХРОНИЗАЦИИ

На практике неисправности чаще всего связаны не с одним фактором, а с совокупностью причин.

Наиболее распространённые проблемы:

• нестабильная работа регулятора оборотов;
• ошибки настройки автоматики;
• неисправности системы возбуждения;
• задержки работы силовых выключателей;
• некорректная работа измерительных цепей;
• ошибки алгоритмов управления.

Особенно высокие требования предъявляются к объектам, где одновременно работают несколько источников электроэнергии.

ПОСЛЕДСТВИЯ НЕПРАВИЛЬНОЙ СИНХРОНИЗАЦИИ

Ошибки синхронизации способны привести к серьёзным авариям.

Наиболее опасные последствия:

• аварийное отключение электростанции;
• повреждение генератора;
• деформация муфт;
• ударные нагрузки на двигатель;
• повреждение коммутационного оборудования;
• нестабильность всей энергосистемы объекта.

В отдельных случаях повреждения затрагивают сразу несколько узлов станции, что приводит к дорогостоящему ремонту и длительному простою оборудования.

ЗНАЧЕНИЕ ТОЧНОЙ НАСТРОЙКИ СИСТЕМЫ СИНХРОНИЗАЦИИ

Надёжная синхронизация возможна только при комплексной настройке всех систем ГПЭС. В процессе работы одновременно взаимодействуют механическая, электрическая и автоматизированная части станции.

На качество синхронизации влияют:

• точность измерений;
• стабильность оборотов двигателя;
• быстродействие автоматики;
• корректность алгоритмов управления;
• состояние коммутационного оборудования.

Поэтому настройка системы синхронизации является обязательным условием безопасной и долговечной эксплуатации газопоршневой электростанции.
