СИСТЕМА ОХЛАЖДЕНИЯ ГПЭС: ТЕПЛОВОЙ РЕЖИМ ПРИ ИЗМЕНЕНИИ НАГРУЗКИ
Система охлаждения является одним из важнейших элементов газопоршневой электростанции. От её работы зависит стабильность температурного режима двигателя, эффективность теплоотвода и общий ресурс оборудования. При этом ГПЭС редко эксплуатируется в условиях постоянной нагрузки. Изменение потребления электроэнергии, колебания температуры окружающей среды и особенности технологических процессов приводят к постоянному изменению тепловой нагрузки на двигатель.
В таких условиях система охлаждения должна быстро реагировать на изменения режима работы и поддерживать оборудование в расчётном температурном диапазоне. Если отвод тепла становится недостаточным, возрастает риск перегрева. Если охлаждение оказывается чрезмерным, двигатель может работать в недогретом режиме. Оба варианта негативно влияют на надёжность и экономичность газопоршневой электростанции.

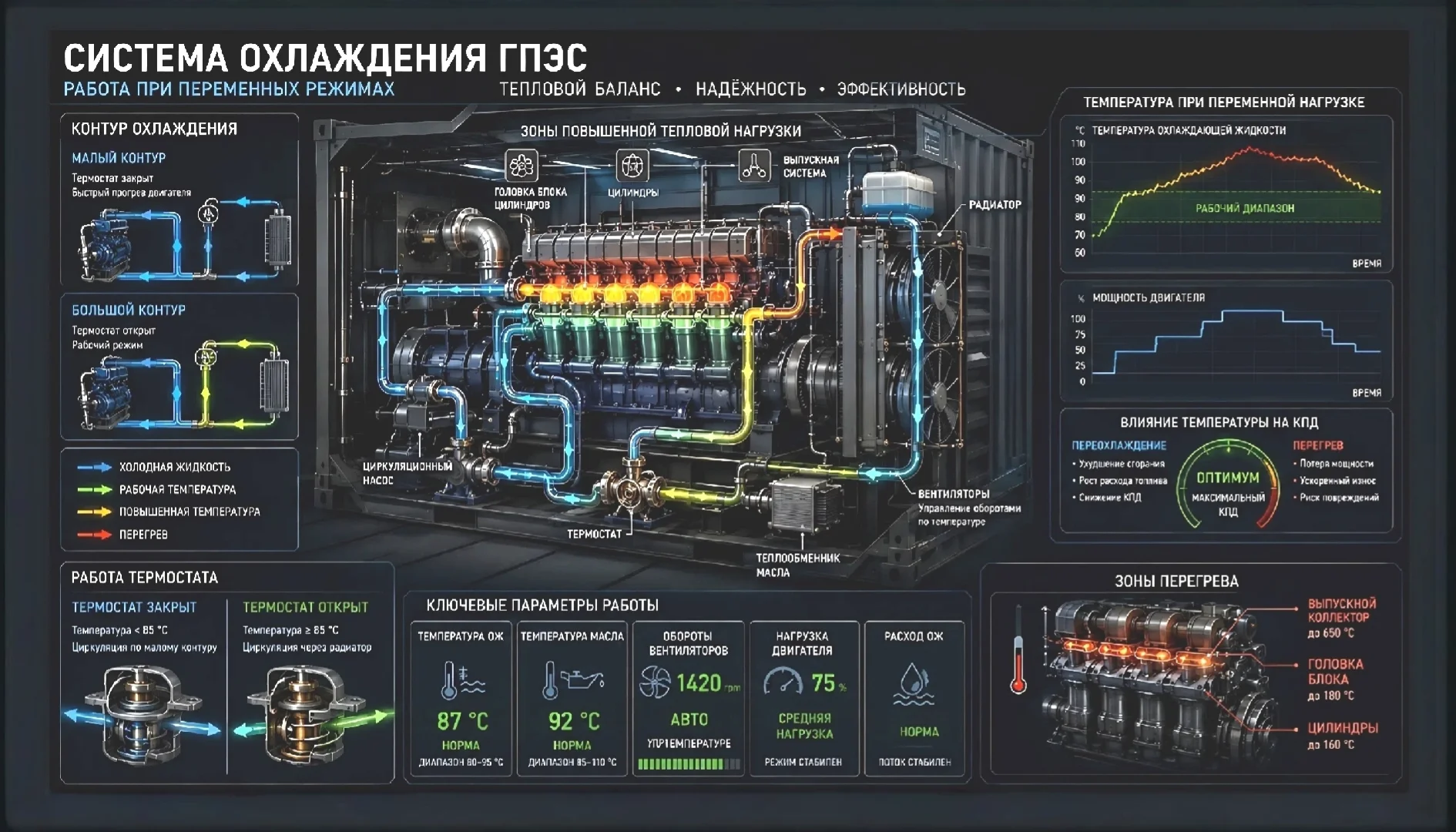

КАК РАБОТАЕТ СИСТЕМА ОХЛАЖДЕНИЯ ГПЭС
Основная задача системы охлаждения заключается в поддержании стабильной рабочей температуры двигателя независимо от текущей нагрузки. Для этого из наиболее нагретых зон непрерывно отводится избыточное тепло.
В состав системы охлаждения обычно входят рубашка охлаждения двигателя, циркуляционные насосы, радиаторы, вентиляторы, термостаты, теплообменники и расширительный бак. Все элементы работают как единый контур, обеспечивая постоянную циркуляцию охлаждающей жидкости.
Во время работы двигателя тепло передаётся от стенок цилиндров, головок блока и других нагруженных деталей к охлаждающей жидкости. Затем нагретый теплоноситель поступает в радиатор или теплообменник, где отдаёт тепло окружающей среде. После этого охлаждённая жидкость вновь возвращается в двигатель.
Эффективность этого процесса напрямую влияет на температурный режим оборудования. Поэтому система охлаждения проектируется с учётом мощности двигателя, условий эксплуатации и предполагаемого характера нагрузки.
ОСОБЕННОСТИ РАБОТЫ ПРИ ПЕРЕМЕННОЙ НАГРУЗКЕ
При увеличении нагрузки возрастает количество выделяемого тепла. Температура цилиндров, головок блока и моторного масла начинает расти. Система охлаждения должна своевременно компенсировать это изменение и не допустить выхода параметров за допустимые пределы.
Особую сложность представляют переходные режимы. Например, при резком росте потребляемой мощности тепловая нагрузка на двигатель увеличивается значительно быстрее, чем изменяется температура всей системы охлаждения. В этот момент возрастает риск локальных перегревов наиболее нагруженных узлов.
При снижении нагрузки возникает противоположная ситуация. Количество выделяемого тепла уменьшается, однако система охлаждения продолжает работать. Если регулирование осуществляется недостаточно точно, двигатель может перейти в режим недогрева. В результате ухудшаются условия сгорания топливной смеси и снижается эффективность работы установки.
Именно поэтому работа системы охлаждения при переменных режимах требует постоянного контроля и точного регулирования теплового баланса.
РОЛЬ ТЕРМОСТАТОВ В ПОДДЕРЖАНИИ ТЕПЛОВОГО РЕЖИМА
Одним из основных элементов регулирования температуры являются термостаты. Их задача заключается в управлении потоками охлаждающей жидкости между малым и большим контурами.
Пока двигатель не достиг рабочей температуры, жидкость циркулирует по малому контуру. Это позволяет ускорить прогрев оборудования и сократить время выхода на расчётный режим. После достижения заданной температуры термостат начинает постепенно открывать большой контур через радиатор.
Благодаря этому поддерживается стабильный тепловой баланс независимо от текущей нагрузки. Температура двигателя остаётся в расчётном диапазоне, а риск перегрева или переохлаждения снижается.
Даже незначительные нарушения в работе термостата способны привести к серьёзным последствиям. Если открытие происходит слишком поздно, возникает перегрев двигателя, увеличиваются тепловые деформации деталей и ускоряется их износ. Если термостат открывается раньше необходимого, двигатель работает при недостаточной температуре. Это ухудшает процесс сгорания топлива, увеличивает расход масла и снижает общий КПД установки.
ВЛИЯНИЕ ТЕМПЕРАТУРНОГО РЕЖИМА НА ЭФФЕКТИВНОСТЬ ДВИГАТЕЛЯ
Температура двигателя оказывает непосредственное влияние на его рабочие характеристики. Максимальная эффективность достигается только при работе в расчётном температурном диапазоне.
При переохлаждении ухудшается испарение и сгорание топлива. Одновременно увеличиваются механические потери, связанные с повышенной вязкостью масла. В результате растёт расход топлива и снижается экономичность работы ГПЭС.
Перегрев также представляет серьёзную опасность. Высокая температура приводит к ухудшению свойств масляной плёнки, увеличению тепловой нагрузки на детали и ускоренному старению материалов. Кроме того, возрастает вероятность детонационных процессов и повреждения наиболее нагруженных элементов двигателя.
Даже если средняя температура системы находится в пределах нормы, опасность могут представлять локальные перегревы. Наиболее критичными зонами являются камера сгорания, головка блока цилиндров, верхняя часть цилиндров и выпускные каналы. Именно в этих участках чаще всего возникают повышенные тепловые напряжения и ускоренный износ.
КОНТРОЛЬ ОХЛАЖДЕНИЯ С ПОМОЩЬЮ АВТОМАТИКИ
Современные газопоршневые электростанции оснащаются системами автоматического управления, которые непрерывно контролируют параметры охлаждения. В режиме реального времени отслеживаются температура охлаждающей жидкости, температура масла, нагрузка двигателя, работа вентиляторов и другие показатели.
Полученные данные используются для поддержания оптимального теплового режима. Автоматика может изменять интенсивность вентиляции, ограничивать мощность двигателя, формировать предупреждения для обслуживающего персонала и выполнять аварийную остановку оборудования при критических отклонениях.
Такой подход позволяет своевременно выявлять проблемы и предотвращать развитие аварийных ситуаций.
ОСНОВНЫЕ ПРИЧИНЫ НАРУШЕНИЯ ОХЛАЖДЕНИЯ
На практике проблемы системы охлаждения чаще всего связаны с загрязнением радиаторов, неисправностью термостатов, недостаточной производительностью вентиляторов и ошибками при расчёте теплового режима.
Серьёзное влияние оказывает состояние вентиляции контейнера или машинного зала. Если отвод нагретого воздуха организован неправильно, эффективность всей системы охлаждения снижается. Дополнительные проблемы могут создавать завоздушивание контура, снижение производительности насосов и ухудшение характеристик охлаждающей жидкости.
Наиболее высокие требования к системе охлаждения предъявляются на объектах с переменной нагрузкой и сложными климатическими условиями. В таких случаях запас по теплообмену и качество регулирования приобретают особое значение.
ЗНАЧЕНИЕ СИСТЕМЫ ОХЛАЖДЕНИЯ ДЛЯ НАДЁЖНОСТИ ГПЭС
Система охлаждения является не вспомогательным, а одним из ключевых элементов газопоршневой электростанции. Именно она обеспечивает поддержание расчётного температурного режима двигателя при любых условиях эксплуатации.
Эффективность охлаждения определяется скоростью отвода тепла, стабильностью температуры, точностью регулирования, надёжностью термостатов и достаточным запасом теплообменной поверхности. Только комплексный учёт этих факторов позволяет обеспечить длительную и безопасную работу оборудования.
Поэтому при проектировании ГПЭС система охлаждения всегда рассчитывается с учётом реальных условий эксплуатации, особенностей нагрузки и возможных переходных режимов работы. Такой подход позволяет повысить ресурс двигателя, снизить риск отказов и обеспечить стабильную выработку электроэнергии.
