СИСТЕМА СМАЗКИ ГПЭС: КАК СОХРАНЯЕТСЯ МАСЛЯНАЯ ПЛЁНКА ВО ВСЕХ РЕЖИМАХ РАБОТЫ

Система смазки газопоршневого двигателя выполняет гораздо больше функций, чем простая подача масла к трущимся деталям. Она обеспечивает формирование устойчивой масляной плёнки между рабочими поверхностями. Кроме того, участвует в охлаждении узлов, удалении продуктов износа и защите деталей от коррозии.

Для газопоршневых электростанций стабильность масляной плёнки имеет особое значение. Двигатель работает длительное время под постоянной или переменной нагрузкой. Поэтому система смазки должна сохранять эффективность при любых изменениях режима работы.

ПОЧЕМУ МАСЛЯНАЯ ПЛЁНКА ТАК ВАЖНА ДЛЯ ДВИГАТЕЛЯ

В процессе работы детали двигателя находятся под высокой нагрузкой. Между ними возникают силы трения. Если поверхности будут соприкасаться напрямую, износ начнёт быстро увеличиваться.

Именно поэтому между деталями создаётся масляная плёнка. Она разделяет поверхности и предотвращает контакт металла с металлом. В результате снижается трение, уменьшается нагрев и увеличивается ресурс двигателя.

При этом важен не только факт наличия масла. Гораздо важнее способность системы поддерживать непрерывную плёнку необходимой толщины на протяжении всего рабочего цикла.

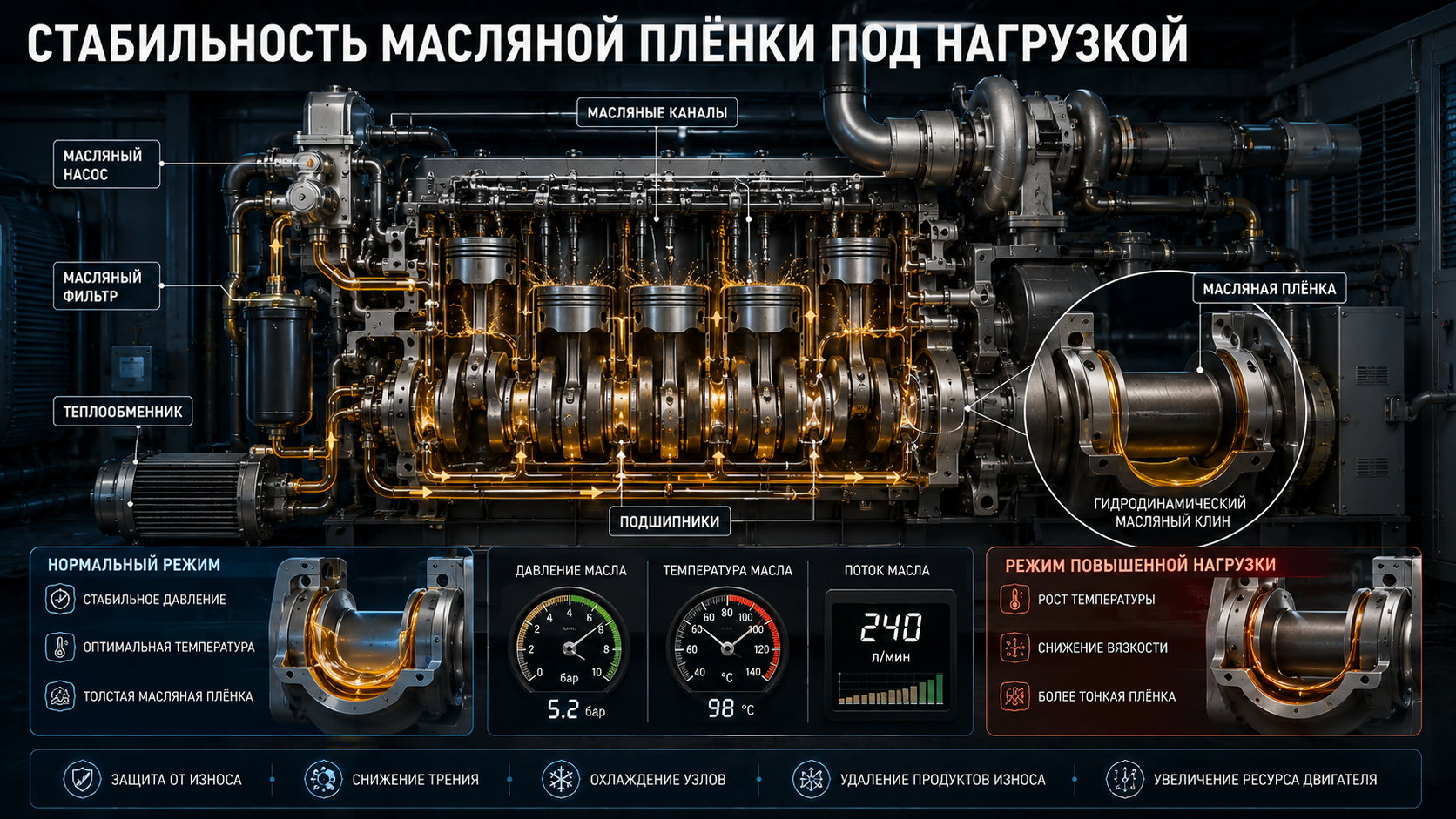

КАК ФОРМИРУЕТСЯ МАСЛЯНАЯ ПЛЁНКА

Масло подаётся под давлением через сеть внутренних каналов. Далее оно поступает к наиболее нагруженным узлам двигателя.

Основные точки подачи масла:

• коленчатый вал;
• коренные подшипники;
• шатунные подшипники;
• распределительный механизм;
• цилиндро-поршневая группа;
• турбокомпрессор.

Давление создаётся масляным насосом. Однако сама масляная плёнка формируется благодаря гидродинамическому эффекту.

Во время вращения вала возникает так называемый масляный клин. Масло затягивается в зазор между поверхностями и создаёт несущий слой. Благодаря этому детали работают без прямого контакта.

Чем стабильнее параметры масла, тем надёжнее работает гидродинамический режим смазки.

ВЛИЯНИЕ ПЕРЕМЕННОЙ НАГРУЗКИ НА СИСТЕМУ СМАЗКИ

Газопоршневые двигатели редко работают в абсолютно неизменных условиях. Даже при стабильной генерации происходят колебания нагрузки, температуры и давления.

При изменении режима одновременно меняются:

• частота вращения двигателя;
• температура масла;
• давление в системе;
• нагрузка на подшипники;
• интенсивность тепловыделения.

Когда нагрузка возрастает, увеличиваются силы воздействия на трущиеся пары. Одновременно растёт температура масла. В результате его вязкость уменьшается.

Если вязкость становится слишком низкой, толщина масляной плёнки сокращается. Это повышает риск износа и перегрева деталей.

При снижении нагрузки возникает другая проблема. Частота вращения уменьшается. Следовательно, гидродинамический клин формируется менее эффективно. Поэтому переходные режимы считаются наиболее сложными для системы смазки.

РОЛЬ ДАВЛЕНИЯ МАСЛА В НАДЁЖНОСТИ ДВИГАТЕЛЯ

Многие считают давление масла главным показателем исправности системы. Однако на практике ситуация сложнее.

Высокое давление не гарантирует качественную смазку. Намного важнее обеспечить стабильную подачу масла во все критические зоны.

На эффективность системы влияют:

• геометрия масляных каналов;
• гидравлическое сопротивление;
• скорость циркуляции;
• равномерность распределения;
• время поступления масла к узлам.

Если каналы рассчитаны неправильно, отдельные детали могут испытывать дефицит смазки даже при нормальном давлении в системе.

Поэтому при проектировании двигателя анализируется не только давление, но и вся гидравлическая схема.

ТЕМПЕРАТУРА И ВЯЗКОСТЬ МАСЛА

Температурный режим напрямую влияет на характеристики смазки. Именно поэтому контроль температуры является обязательной частью эксплуатации ГПЭС.

При перегреве масла происходят следующие процессы:

• снижение вязкости;
• уменьшение толщины масляной плёнки;
• ускорение окисления масла;
• рост вероятности задиров.

Однако чрезмерно низкая температура также нежелательна.

При недостаточном прогреве:

• увеличивается вязкость;
• ухудшается прокачиваемость;
• возрастает нагрузка на насос;
• появляются локальные зоны масляного голодания.

Поэтому система охлаждения масла работает совместно с системой смазки. Их нельзя рассматривать отдельно друг от друга.

НАИБОЛЕЕ НАГРУЖЕННЫЕ УЗЛЫ

Некоторые элементы двигателя особенно чувствительны к качеству смазки.

К таким зонам относятся:

• коренные подшипники;
• шатунные подшипники;
• верхняя часть цилиндра;
• распределительный механизм;
• турбокомпрессор.

Именно здесь нарушение масляной плёнки приводит к наиболее быстрому развитию износа.

Кроме того, данные узлы испытывают одновременно механические и тепловые нагрузки. Поэтому требования к качеству смазки остаются особенно высокими.

ЧТО ПРОИСХОДИТ ПРИ НАРУШЕНИИ МАСЛЯНОЙ ПЛЁНКИ

Даже кратковременный сбой в работе системы способен вызвать серьёзные последствия.

Наиболее распространённые результаты нарушения смазки:

• локальный перегрев деталей;
• появление микрозадиров;
• ускоренный износ поверхностей;
• повреждение подшипников;
• снижение общего ресурса двигателя.

Особенность подобных дефектов заключается в том, что они редко проявляются мгновенно. Чаще всего повреждения накапливаются постепенно. В дальнейшем это приводит к дорогостоящему ремонту.

КАК ОБЕСПЕЧИВАЕТСЯ НАДЁЖНАЯ РАБОТА СИСТЕМЫ СМАЗКИ

Для стабильной эксплуатации газопоршневого двигателя необходимо комплексно подходить к проектированию системы смазки.

При разработке учитываются:

• режимы нагрузки;
• температурные диапазоны;
• гидравлика каналов;
• характеристики масла;
• скорость реакции системы;
• совместная работа с системой охлаждения.

Только такой подход позволяет поддерживать устойчивую масляную плёнку и обеспечивать длительный ресурс оборудования.

ЗНАЧЕНИЕ СИСТЕМЫ СМАЗКИ ДЛЯ РЕСУРСА ГПЭС

Система смазки является одной из ключевых систем газопоршневого двигателя. Именно она обеспечивает нормальную работу подшипников, цилиндро-поршневой группы и газораспределительного механизма.

Поэтому её проектирование требует точных инженерных расчётов. Кроме того, необходимо постоянно контролировать давление, температуру и качество масла. В результате удаётся сохранить ресурс двигателя и обеспечить надёжную работу электростанции на протяжении всего срока эксплуатации.
