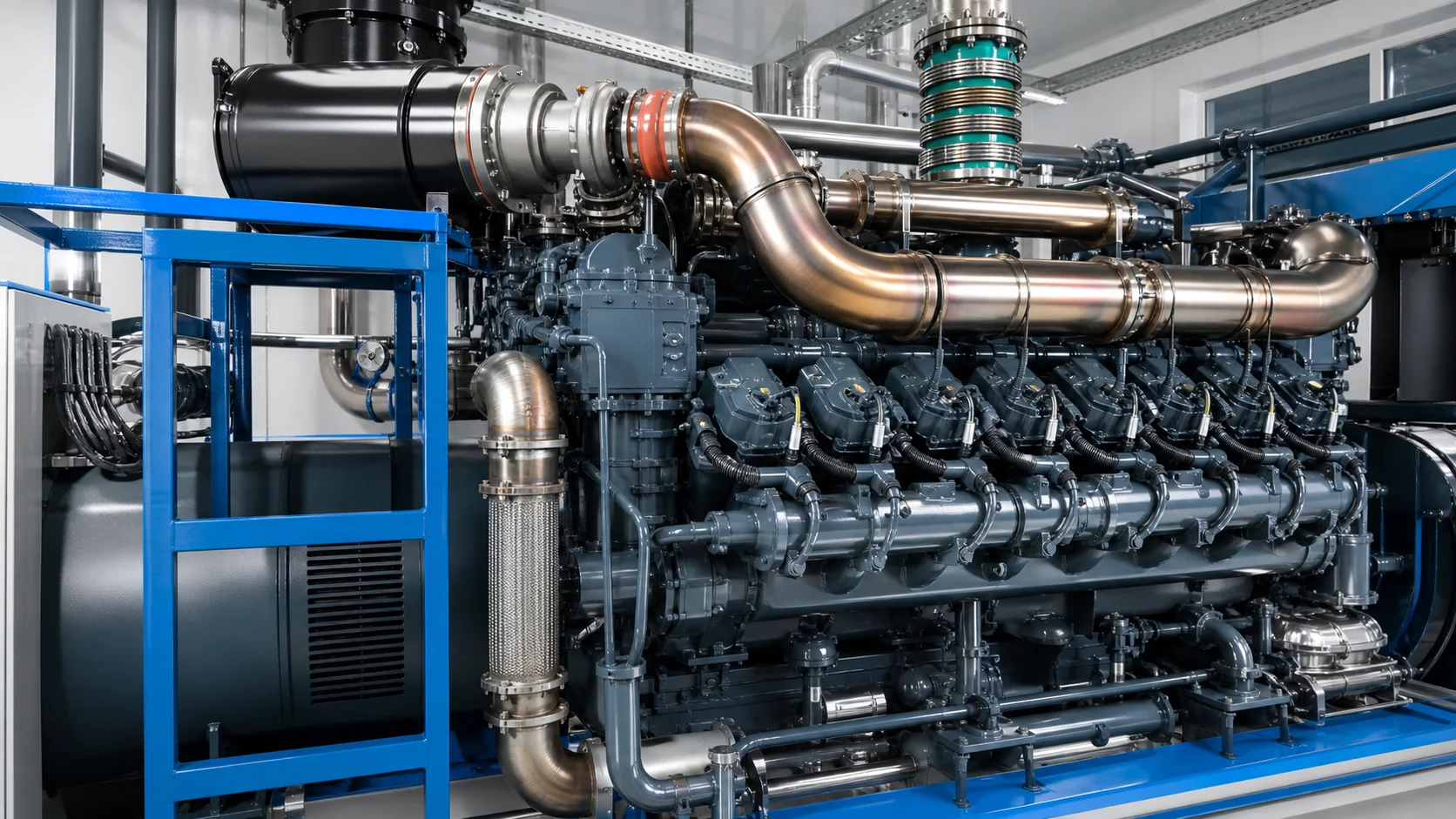

ТЕПЛОВЫЕ ДЕФОРМАЦИИ ДВИГАТЕЛЯ: КАК УЧИТЫВАЮТСЯ В КОНСТРУКЦИИ

Газопоршневой двигатель работает при значительных температурных нагрузках. Во время запуска и выхода на рабочий режим температура отдельных деталей существенно изменяется. Металл расширяется, размеры компонентов меняются, а механические напряжения внутри конструкции перераспределяются. Поэтому тепловые деформации двигателя необходимо учитывать уже на этапе проектирования газопоршневой электростанции.

При этом двигатель не прогревается равномерно. Разные узлы имеют собственные температурные режимы. Наибольшие нагрузки возникают в зоне цилиндров, головок, поршней, клапанов и выпускной системы. Кроме того, детали могут изготавливаться из разных материалов. Их коэффициенты теплового расширения отличаются, поэтому при нагреве они изменяют свои размеры неодинаково.

ТЕПЛОВОЕ РАСШИРЕНИЕ ДЕТАЛЕЙ И РАСЧЁТ ЗАЗОРОВ

При проектировании двигателя учитывается не только размер детали в холодном состоянии. Важное значение имеет её геометрия после выхода на рабочую температуру. Расширение металла определяется температурой, исходными размерами и коэффициентом линейного теплового расширения материала. Для каждой детали эти параметры учитываются в расчётах.

Особенно важен правильный расчёт зазоров в цилиндро-поршневой группе. Между сопряжёнными деталями предусматривается определённое пространство. Оно необходимо для нормальной работы при рабочей температуре. После прогрева поршни, цилиндры и другие элементы изменяют размеры, поэтому расчётный зазор должен сохраняться в допустимых пределах.

Если зазор окажется недостаточным, возрастает трение между сопряжёнными поверхностями. Одновременно ухудшается отвод тепла и увеличивается вероятность перегрева и задиров. Избыточный зазор также негативно влияет на работу двигателя. Он может вызывать ударные нагрузки, повышенную вибрацию и увеличение механических потерь.

Поэтому тепловые деформации рассматриваются совместно с механическими нагрузками. Конструкция должна сохранять необходимую точность сопряжений не только в холодном состоянии, но и после выхода двигателя на установленный режим работы.

ГДЕ УЧИТЫВАЮТСЯ ТЕПЛОВЫЕ ДЕФОРМАЦИИ В КОНСТРУКЦИИ ГПЭС

Температурные изменения влияют не только на внутренние детали двигателя. При проектировании ГПЭС учитывается перемещение всего комплекса оборудования. Это относится к креплениям агрегатов, трубопроводам, выпускному тракту, системе охлаждения и другим связанным элементам.

Особое внимание уделяется соединениям между деталями, которые нагреваются неодинаково. Если температурное расширение ограничивается жёстким креплением, в конструкции появляются дополнительные напряжения. Поэтому в необходимых местах предусматриваются элементы, способные воспринимать температурные перемещения.

Например, трубопроводы при нагреве изменяют длину. Если не предусмотреть возможность такого перемещения, нагрузка передаётся на фланцевые соединения, опоры и патрубки оборудования. В результате увеличивается риск деформации и повреждения соединений.

Аналогичный принцип применяется при монтаже двигателя и вспомогательных систем. Конструкция креплений должна обеспечивать необходимую жёсткость, но одновременно не препятствовать предусмотренным температурным перемещениям. Это особенно важно для оборудования, которое работает длительное время при постоянной нагрузке.

ТЕМПЕРАТУРНЫЕ НАГРУЗКИ В ВЫПУСКНОЙ СИСТЕМЕ

Одной из наиболее нагруженных зон является выпускная система двигателя. Выпускные коллекторы и газоходы работают при высокой температуре и испытывают постоянное тепловое расширение. При этом их температура может существенно отличаться от температуры соседних элементов.

Если температурные перемещения не компенсируются, дополнительные усилия возникают в самом выпускном тракте и передаются на соединённые с ним узлы. Это создаёт нагрузку на крепления, фланцы, патрубки и корпус двигателя.

Для снижения таких нагрузок применяются гибкие соединения и компенсационные элементы. Они позволяют конструкции воспринимать изменение размеров при нагреве и охлаждении без передачи чрезмерных усилий на двигатель и другие элементы энергетической установки.

При этом компенсация должна рассчитываться с учётом реальных условий работы. Необходимо учитывать температурный диапазон, геометрию трубопроводов, точки крепления, направление возможных перемещений и характеристики используемых материалов.

ТЕПЛОВЫЕ ЦИКЛЫ И РЕСУРС ДВИГАТЕЛЯ

На ресурс оборудования влияет не только максимальная температура. Большое значение имеет количество и характер тепловых циклов. При каждом запуске двигатель проходит процесс нагрева. После остановки происходит обратное охлаждение. Повторение таких циклов приводит к многократному изменению размеров деталей и возникновению переменных напряжений.

При длительной эксплуатации это может способствовать накоплению усталостных повреждений. В наиболее нагруженных участках возможно появление микротрещин и постепенное снижение прочности материала. Поэтому при оценке ресурса учитывается не только статическая нагрузка, но и характер изменения температуры во времени.

Современное проектирование позволяет заранее оценивать температурное состояние основных узлов. Инженерные расчёты помогают определить распределение температур, величину тепловых перемещений и наиболее нагруженные зоны конструкции. Полученные данные используются для выбора материалов, определения зазоров, проектирования креплений и разработки компенсационных решений.

При проектировании газопоршневой электростанции также рассматриваются различные эксплуатационные режимы. Учитываются запуск двигателя, выход на рабочую нагрузку, продолжительная работа и остановка. Такой подход позволяет оценить поведение оборудования не только в установившемся режиме, но и во время переходных процессов.

Грамотный учёт тепловых деформаций двигателя позволяет сохранить расчётные зазоры, снизить дополнительные механические нагрузки и уменьшить интенсивность износа. В результате повышается надёжность отдельных узлов и всей газопоршневой электростанции.
